RieloCAD(リエロキャド)

1.商品の概要

図面の電子化に伴い「紙図面」はCADデータでの受け渡しが主流となりつつあります。しかしながら、従来からの「紙図面」は膨大な数が保存管理されている状況で、それらをどのように電子化していくのかが課題とされています。一口に電子化といっても、すべてを一括でCADデータに変換することは、作業面、費用面でも「膨大」です。そこで、今注目されているのはスキャニングによる図面の画像化です。図面を画像化することで、いつでも印刷による復元が可能となり、CAD図面への変換も容易とします。また、紙図面の場合の劣化や保管スペースの問題も解消することができます。RieloCADは、これらの画像化された図面を更に利活用できるようCAD図面と同様に編集できる機能やCAD機能を豊富に搭載していますので、画像図面を一部分編集しての活用、画像図面にCAD図面や図形、文字を追記して合成図面化など、思いのままに図面を編集することができます。各種設計図や設計指示書、平面図や地形図に至るまで、様々が業種・業界の皆様のニーズにあった画像図面処理を強力にサポート致します。

RieloCAD画面構成

2.主な機能

ラスタ編集
■CADライクなラスタ編集機能

RieloCADは、汎用CAD機能をラスター&ベクトル編集に共通機能として利用できます。点、線分、文字といった要素の追加は、ラスターデータ上でも図形データのように簡単におこなうことができます。もちろん、ラスターデータ編集には欠かせない消しゴム機能やゴミ取り機能など専用コマンドも充実しています。



ラスタ合成
■データの補正&位置合わせ&合成機能

データ(図形・ラスター)を補正して、適正な位置に移動のうえ合成することができます。図形&図形、図形&ラスター、ラスター&ラスターなど、合成対象は自由自在です。



ラスベク変換
■ラスベク変換機能

ラスターデータをベクトルデータに自動変換します。全体変換、領域変換と用途に応じて指定することができます。また、地形図などにみられる等高線や連続した線分に対して、自動で追跡しながら変換することもできます。



閉領域塗り機能
■閉領域塗り機能

データ(図形・ラスター)の閉領域内を指定色やグラデーション、ハッチングで簡単に塗り指定することができます。領域を透過指定すると、重なり状態を見通した図面を作成することが可能です。



3.CAD機能

汎用CAD機能として、図形配置(点、線分、四角形、多角形、円、曲線、寸法線、パーツなど)、文字配置(1点、2点、引き出しなど)、配置した図形、文字、画像は自由に編集することができます。また、画像に対してダイレクトでハッチングやグラデーションによる装飾を行うことができます。クリップボードに対応していますので、自由にコピー&貼り付けが可能です。図形に対する属性(レイヤ、ペン種、色、線種等)や文字に対する属性(高さ、幅、フォントタイプ等)をサポートしていますので、詳細な図面作成も可能です。DXFファイルの入出力で、図面の受け渡しやデータの利活用もスムーズに行えます。図面を画像ファイルに保存することもできますので、背景図として図面の比較や合成等に便利です。

スナップ解説

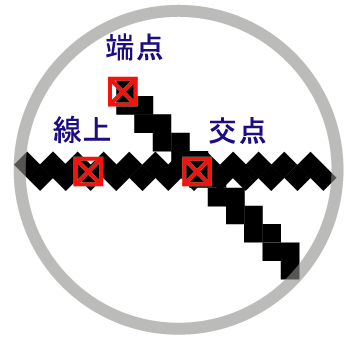

■スナップ機能

ラスタをスナップすることができます。また、線分や円などの図形を配置する際にはスナップするモードを選択します。モードを複数同時に指定することもできます。


   ラスタスナップ

マウス操作解説
■拡大・縮小機能

ビュウコントロールバーのコマンドで再描画、拡大などを行うことができますが、マウス両ボタン+マウス移動方向の動作を組み合わせてコマンドを選択して簡単に同様な操作をすることもできます。また、マウスホイールの回転方向で拡大・縮小の動作を行うことができます。その際、マウスカーソル位置を中心とした拡大・縮小をします。



■スポイド機能

図形や文字を選択した状態で他の図形や文字をスポイドすると、その属性に変更することができます。ラスターをスポイドすると、色、面色、塗りタイプをサンプリングすることができます。


引出し解説
■文字配置機能

文字は、横書き、縦書き、斜め書きに対応しています。引出し文字タイプも豊富にご用意しています。ラスターでダイレクトに文字、引出し文字を配置することもできます。

   横書き文字 縦書き文字 斜め書き文字

寸法パラメータ
■寸法線機能

図形を指定して寸法文字及び寸法線を配置することができます。もちろん、ラスターでダイレクトに寸法線を配置することもできます。寸法タイプは豊富にご用意しています

   寸法1 寸法2    寸法3 寸法4    寸法5

■DXF入出力

DXFファイルの入出力対応しています。



4.動作環境

OS:Windows8/8.1/10/11 CPU:Intel 各OS対応のプロセッサ メモリ:4GB以上 解像度:1024×768以上 ※RieloCADをご利用いただくためには、プロテクトを装着するためのUSBポートが必要です。



5.価格

398,000円(税込価格 437,800円) >>RieloCADカタログ(PDF)

※本ソフトは、1本に付き1台のパソコンでご使用いただけます。本ソフトを複数のパソコンで動作させる場合には、本ソフトをインストールする本数分のご購入が必要になります。

お問い合わせ

商品の内容や技術的なご質問、販売等に関しましては、 からお問い合わせ下さい。
