CieloCAD(シエロキャド)

CieloCADの特長1

1.商品の概要

CAD機能を搭載した土木工事現場向けソフトです。現場で必要な土木計算から図面の作成まで対応しています。取り扱う座標数は無制限ですから、大規模現場にも対応します。計算データは現場のデータとして座標と同様に自動で登録管理しますので、修正や変更による再計算、計算書の印刷、計算形状図の印刷も自由自在です。光波との座標送受信(APA座標フォーマット)にも対応し、杭打ち作業もスムーズに行うことができます。図化機能で計算ワークの形状を自動でCADデータに変換します。横断成果から横断図配置&図化に対応し、CAD機能で文字や図形を自由に追加して図面作成・印刷することができます。DXF入出力も標準装備していますので、図面データの受け渡しもスムーズに行うことができます。BLXY変換&『GPS』座標・標高・距離・面積計測ツール、XYBL変換&『GPS』座標・標高・距離・面積計測ツール、『GPS』距離&標高計測ツール、『GPS』面積(平面・斜面)&標高計測ツールとのデータと完全互換!データを簡単かつ思いのままに活用することができます。計算機能に特化したLT版も新登場!現場のニーズに合わせた商品レンジをご提供します。

CieloCAD画面構成

2.計算機能

計算丸めの設定に対応しています。計算の入力シートでは、入力形状モニターと現場の全体モニターを同時に確認しながら入力を行うことができ、測点については既知点(現場に登録された測点)呼び出しと新規入力(点名と座標値を直接入力)が可能です。点名の次検索・前検索や座標値の上位桁を固定する入力にも対応しています。計算入力シートからは帳票印刷&形状印刷、計算ワークからは図面に帳票配置&求積表配置に対応しています。

結合トラバース計算画面
■基本計算

方位角トラバース計算(閉合、結合、開放、放射※混合対応)、三次元トラバース計算(閉合、結合、開放、放射※混合対応)、トラバース計算(閉合、結合、開放、放射※混合対応)、逆計算、座標変換、水準計算、偏心補正計算、アフィン変換、ヘルマート変換、BLXY変換、XYBL変換に対応しています。

   形状印刷画面    帳票印刷画面

■路線計算

杭計算(直線、単曲線、クロソイド)、垂線計算、路線IP座標一連計算(幅杭、+杭入力対応)、縦断曲線計算、要素計算(単曲線、クロソイド)、横断成果入力&横断図化に対応しています。路線IP座標一連計算では主要点計算書、諸元計算書、中間点計算書、路線計算書(幅杭計算書)の作成に対応しています。

路線IP計算画面 路線座標計算画面

横断成果入力画面 印刷画面

交点計算画面
■交点計算

交点計算(直線と直線、円と直線、円と円、直線とクロソイド、円とクロソイド)、連続交点計算、垂線移動点計算、平行移動点計算、垂線計算、1点1方向距離計算、等分割点計算、丁張り計算に対応しています。

印刷画面

座標面積計算画面
■数量計算

ヘロン法、座標法面積計算、三斜法面積計算、断面積計算、体積計算(6分法)、土量計算、三角形の解法、斜面積計算、斜距離計算、三角多角計算(3辺入力による座標展開&ヘロン面積計算)に対応しています。
土量イメージ  ヘロン面積


■光波との座標送受信

APA座標フォーマットによる光波との座標送受信に対応しています。


■androidアプリとの連携

弊社androidアプリとデータ連携(ワークデータ、結線)を実現していますので、現地での計測データや地図上での計測データをCieloCADで読み込んで即作図することができます。XYBL変換及びBLXY変換ワークにつきましては、CieloCADからandoroidアプリ側に転送して現場で利用することもできます。 CieloCADの特長2


帳票印刷
■帳票印刷と豊富な計算書出力機能

各計算ワークから帳票を印刷することができます。出力ページ指定、縮率指定、ページ№配置など設定機能も充実しています。帳票印刷の他にCSVファイル、HTMLファイルでの出力にも対応しています。


3.CAD機能

計算機能で作成したデータを指定して図化データに自動変換することができます。汎用CAD機能として、図形配置(点、線分、四角形、多角形、円、曲線、寸法線、方位記号、パーツなど)、文字配置(1点、2点、引き出しなど)、画像配置に対応しています。配置した図形、文字、画像は自由に編集することができます。また、図形に対するハッチングやグラデーションによる装飾を行うことができますので、メリハリのある図面を作成することができます。クリップボードに対応していますので、EXCELで作成した数量表などを図面上に自由に貼り付けることができます。図形に対する属性(レイヤ、ペン種、色、線種等)や文字に対する属性(高さ、幅、フォントタイプ等)をサポートしていますので、詳細な図面作成も可能です。DXFファイルの入出力で、図面の受け渡しやデータの利活用もスムーズに行えます。図面を画像ファイルに保存することもできますので、背景図として図面の比較や合成等に便利です。※LT版では対応していない機能があります。

スナップ解説
■スナップ機能

全体図モニターで線分や円などの図形を配置する際や、計算入力で測点を指定する際に図形をスナップするモードを選択します。モードを複数同時に指定することもできます。


   スナップ範囲

マウス操作解説
■拡大・縮小機能

全体図モニターでは、ビュウコントロールバーのコマンドで再描画、拡大などを行うことができますが、マウス両ボタン+マウス移動方向の動作を組み合わせてコマンドを選択して簡単に同様な操作をすることもできます。また、マウスホイールの回転方向で拡大・縮小の動作を行うことができます。その際、マウスカーソル位置を中心とした拡大・縮小をします。



■スポイド機能

全体図モニター上に汎用機能で配置した図形や文字の属性をサンプリングします。図形や文字を選択した状態で他の図形や文字をスポイドすると、その属性に変更することができます。※LT版では対応していません。


引出し解説
■文字配置機能

文字は、横書き、縦書き、斜め書きに対応しています。引出し文字タイプも豊富にご用意しています。※LT版では引出し処理は対応していません。

   横書き文字 縦書き文字 斜め書き文字

塗り図面
■色塗り・グラデーション・ハッチング機能

閉図形(閉じた連続線、四角形、多角形、円)を指定色で塗ったり、グラデーションやハッチングで描画することができます。装飾文字を配置する際の装飾設定(四角、円)時にもこの面色設定は有効となります。


   塗り グラデーション ハッチング

1点移動編集
■編集機能

1点・2点移動、1点・2点複写、スポイド、構成点移動、クリッピング、フィットなど図形や文字を編集する機能も充実しています。※LT版では1点移動以外の編集機能には対応していません。

   クリッピング 構成点移動 フィット

寸法パラメータ
■寸法線機能

図形を指定して寸法文字及び寸法線を配置することができます。寸法タイプは豊富にご用意しています。※LT版では対応していません。


   寸法1 寸法2    寸法3 寸法4    寸法5

拡大図
■拡大図配置機能

領域、スケールを指定して部分拡大図として図面に配置することができます。※LT版では対応していません。


   抜出方法

画像配置
■画像機能

画像を配置することができます。配置した画像は図形と同様に移動やサイズ変更を自由に行うことができます。2点移動機能で画像の位置合わせを精度良く行うことができます。また、tiffデータに地理的位置情報を持たせたgeotiffファイル出力にも対応!CieloCADで作成した図面を座標系を保持した画像ファイルに出力することもできます。※LT版では対応していません。

   画像パラメータ

■図面上での数値拾い機能

図面上の数値を四則演算して結果を文字配置することができます。距離合計値、面積合計値など図面上で演算して即配置できます。※LT版では対応していません。
   文字計算


図化
■「図化」機能

計算ワークの形状を計算図条件に従ってCADデータに自動変換します。座標面積計算で入力した地番形状も図形データに展開します。CADデータですので辺長移動や引出し処理、点、線修正など自由に編集して成果図を作成することができます。求積表の貼り付けにも対応しています。※LT版では対応していません。



■求積表配置&帳票配置

座標法面積計算、三斜法面積計算、三角多角計算(3辺入力)の求積表を帳票条件に従って図面に配置することができます。また、座標リスト、土量計算書など各計算ワークの帳票も図面に配置することができます。※LT版では対応していません。
   座標法 三斜法 ヘロン法


■クリップボードのコピー&貼り付け

エクセルなどからクリップボードにコピーした表や画像などを図面に貼り付けて配置することができます。※LT版では対応していません。


■図面をGoogleEarthで表示

作成している図面をGoogleEarth上で表示することができます。※GoogleEarthを使用できる環境(ネット接続、GoogleEarthインストール等)が必要です。


■DXF入出力

DXFファイルを読み込んで配置することができます。また、CieloCADで作成した図面をDXFファイルに出力することができます。※LT版では対応していません。


SAMPLE *クリックすると拡大します。

     サンプル図面1 サンプル図面2 サンプル図面3 サンプル図面4


4.動作環境

OS:Windows/Vista/7/8 CPU:intel PentiumⅢ 600MHz以上、メモリ:1GB以上、解像度:1,024×768以上 ※CieloCADをご利用いただくためには、プロテクトを装着するためのUSBポートが必要です。

5.価格

【標準版】158,000円(税別) >>CieloCAD2014(Ver3.11)カタログ

【LT版】99,800円(税別) >>CieloCAD LTカタログ

>>CieloCAD2015(Ver4.11)機能のご紹介

>>森林測量でも使える機能編

>>帳票サンプル&計算図サンプル(PDF)



6.よくあるお問い合わせ

こちらをご覧下さい。>>CieloCAD「ご導入前によくあるお問い合わせ」



RieloCAD(リエロキャド)

1.商品の概要

図面の電子化に伴い「紙図面」はCADデータでの受け渡しが主流となりつつあります。しかしながら、従来からの「紙図面」は膨大な数が保存管理されている状況で、それらをどのように電子化していくのかが課題とされています。一口に電子化といっても、すべてを一括でCADデータに変換することは、作業面、費用面でも「膨大」です。そこで、今注目されているのはスキャニングによる図面の画像化です。図面を画像化することで、いつでも印刷による復元が可能となり、CAD図面への変換も容易とします。また、紙図面の場合の劣化や保管スペースの問題も解消することができます。RieloCADは、これらの画像化された図面を更に利活用できるようCAD図面と同様に編集できる機能やCAD機能を豊富に搭載していますので、画像図面を一部分編集しての活用、画像図面にCAD図面や図形、文字を追記して合成図面化など、思いのままに図面を編集することができます。各種設計図や設計指示書、平面図や地形図に至るまで、様々が業種・業界の皆様のニーズにあった画像図面処理を強力にサポート致します。

RieloCAD画面構成

2.主な機能

ラスタ編集
■CADライクなラスタ編集機能

RieloCADは、汎用CAD機能をラスター&ベクトル編集に共通機能として利用できます。点、線分、文字といった要素の追加は、ラスターデータ上でも図形データのように簡単におこなうことができます。もちろん、ラスターデータ編集には欠かせない消しゴム機能やゴミ取り機能など専用コマンドも充実しています。



ラスタ合成
■データの補正&位置合わせ&合成機能

データ(図形・ラスター)を補正して、適正な位置に移動のうえ合成することができます。図形&図形、図形&ラスター、ラスター&ラスターなど、合成対象は自由自在です。



ラスベク変換
■ラスベク変換機能

ラスターデータをベクトルデータに自動変換します。全体変換、領域変換と用途に応じて指定することができます。また、地形図などにみられる等高線や連続した線分に対して、自動で追跡しながら変換することもできます。



閉領域塗り機能
■閉領域塗り機能

データ(図形・ラスター)の閉領域内を指定色やグラデーション、ハッチングで簡単に塗り指定することができます。領域を透過指定すると、重なり状態を見通した図面を作成することが可能です。



3.CAD機能

汎用CAD機能として、図形配置(点、線分、四角形、多角形、円、曲線、寸法線、パーツなど)、文字配置(1点、2点、引き出しなど)、配置した図形、文字、画像は自由に編集することができます。また、画像に対してダイレクトでハッチングやグラデーションによる装飾を行うことができます。クリップボードに対応していますので、自由にコピー&貼り付けが可能です。図形に対する属性(レイヤ、ペン種、色、線種等)や文字に対する属性(高さ、幅、フォントタイプ等)をサポートしていますので、詳細な図面作成も可能です。DXFファイルの入出力で、図面の受け渡しやデータの利活用もスムーズに行えます。図面を画像ファイルに保存することもできますので、背景図として図面の比較や合成等に便利です。

スナップ解説
■スナップ機能

ラスタをスナップすることができます。また、線分や円などの図形を配置する際にはスナップするモードを選択します。モードを複数同時に指定することもできます。


   ラスタスナップ

マウス操作解説
■拡大・縮小機能

ビュウコントロールバーのコマンドで再描画、拡大などを行うことができますが、マウス両ボタン+マウス移動方向の動作を組み合わせてコマンドを選択して簡単に同様な操作をすることもできます。また、マウスホイールの回転方向で拡大・縮小の動作を行うことができます。その際、マウスカーソル位置を中心とした拡大・縮小をします。



■スポイド機能

図形や文字を選択した状態で他の図形や文字をスポイドすると、その属性に変更することができます。ラスターをスポイドすると、色、面色、塗りタイプをサンプリングすることができます。


引出し解説
■文字配置機能

文字は、横書き、縦書き、斜め書きに対応しています。引出し文字タイプも豊富にご用意しています。ラスターでダイレクトに文字、引出し文字を配置することもできます。

   横書き文字 縦書き文字 斜め書き文字

寸法パラメータ
■寸法線機能

図形を指定して寸法文字及び寸法線を配置することができます。もちろん、ラスターでダイレクトに寸法線を配置することもできます。寸法タイプは豊富にご用意しています

   寸法1 寸法2    寸法3 寸法4    寸法5

■DXF入出力

DXFファイルの入出力対応しています。



4.動作環境

OS:Windows/Vista/7/8 CPU:intel Pentium4 相当以上、メモリ:1GB以上、解像度:1,024×768以上 ※RieloCADをご利用いただくためには、プロテクトを装着するためのUSBポートが必要です。



5.価格

398,000円(税別) >>RieloCADカタログ



QWCALC(キューダブルカルク)シリーズ

1.商品の概要

<ELシリーズ>
計数機と接続して計数値を取得して記録します。
<ETシリーズ>
計数機、電子天秤と接続して計数値及びその重量値を取得して記録します。米や種などの計測結果から個重量や平均重量を求めます。各種研究機関様に最適です。
<EXシリーズ>
商品となる米や種などをサンプリングして計数機と電子天秤によって計測した結果から包装するための最適値を算出します。最適値を計量包装機に転送して袋詰め作業まですべてオンラインシステムで一元管理します。計測データの印刷や日報、週報、月報としてもご利用できます。農業関連業者様、種苗業者様に最適です。

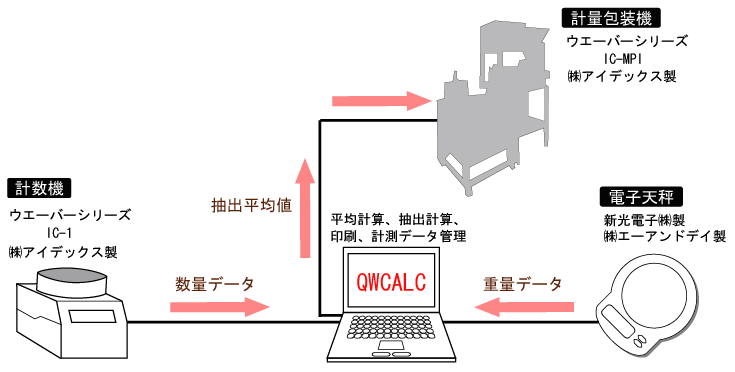

QWCALC概要

2.主な機能

抽出計算

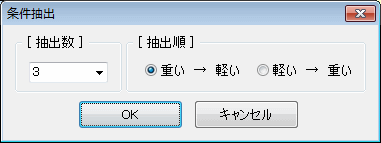

■自動抽出機能

計量結果から自動的に適した値を抽出して計量機へ転送することができます。※EXシリーズのみ対応



■豊富な計算設定

サンプリングした数量に対して重量計算に採用したい計算数値を指定することができます。また、抽出した値の平均値に対して加算率を設定することもできます。※ETシリーズ、EXシリーズ対応


自動転送
■計量値の平均値を自動転送する機能

設定した計量回数毎の平均値を自動的に計量包装機機へ転送することができます。※EXシリーズのみ対応



通信コマンド
■通信コマンド設定機能

通信によりコマンド設定対応の電子天秤に対して、PC側からゼロセットや安定時出力など簡単に実行することができます。コマンドボタンの割り付けは自由に設定することができますので、オリジナルボタンを作成することができます。※ETシリーズ、EXシリーズ対応



通信イメージ
■Bluetoothによる無線通信対応

計数機、電子天秤、包装計量機とのBluetooth接続にも対応しています。無線通信することによって作業場も自由にレイアウトすることができます。※各機器及びパソコンにbluetooth機能が使用できる環境が必要です。



■ファイル出力に対応

CSV形式及びHTML形式でのファイル出力に対応しています。データの利活用も思うがままです。



3.動作環境

OS:Windows/Vista/7/8 CPU:intel Pentium4 相当以上、メモリ:1GB以上、解像度:1,024×768以上 ※電子天秤との接続は、㈱イシダ社製、新光電子㈱社製、㈱エーアンドデイ社製、メトラー・トレド㈱社製で確認しています。
※計数機、電子天秤、包装計量機とパソコンとを接続するためのRS-232Cケーブル及びRS-232C-USB変換ケーブル等は別途ご準備ください。USB⇔RS-232C変換ケーブルはRATOC REX-USB60Fで動作確認しています。
※計数機、電子天秤、包装計量機とパソコンとを無線接続する場合は、RS-232Cケーブル及びBluetooth→RS-232C変換アダプターが必要です。Bluetooth→RS-232C変換アダプターはラトックシステム㈱社製 REX-BT60で動作確認しています。 ※QWCALCをご利用いただくためには、プロテクトを装着するためのUSBポートが必要です。



4.主なユーザー様

・東京農業大学  ・農業生産資源研究所  ・佐賀県農業試験研究センター  ・特別行政法人農業生物資源研究所  ・福井県総合グリーンセンター  ・独立行政法人作物研究所

動画はこちら >>重量計測値の受信&抽出ソフト「QWCALC」のご紹介



WSCALE(ダブルスケール)

1.商品の概要

パソコンと電子天秤を接続して計量値を記録・保存します。andoroidアプリ「はかりくん」、「はかりくんS」のデータと完全互換です。「はかりくん」&「はかりくんS」をデータ収集端末として、本システムはデータ集約システムとしてもご利用頂けます。

WSCALE概要

2.主な機能

日時管理
■計量日時管理

計量日時をデータとともに自動管理します。


アウトプット
■豊富な属性とアウトプット

名称、ロッド№、端末№、品種、作成日、更新日でソートできますので、各属性別に集約した記録書のHTMLによるアプトプットができます。



通信コマンド
■通信コマンド設定機能

通信によりコマンド設定対応の電子天秤に対して、PC側からゼロセットや安定時出力など簡単に実行することができます。コマンドボタンの割り付けは自由に設定することができますので、オリジナルボタンを作成することができます。



通信イメージ
■Bluetoothによる無線通信対応

電子天秤とのBluetooth接続にも対応しています。androidアプリ「はかりくん」、「はかりくんS」とのデータ送受信にも利用できます。無線通信することによって作業場も自由にレイアウトすることができます。※電子天秤及びパソコンにbluetooth機能が使用できる環境が必要です。


■ファイル出力に対応

CSV形式及びHTML形式でのファイル出力に対応しています。


■androidアプリ「はかりくん」、「はかりくんS」のデータと完全互換

androidアプリ「はかりくん」、「はかりくんS」のデータと完全互換していますので、遠隔地での計量データも無線通信やメール転送機能で簡単に送受信対応!ホストマシンとして集計管理も思うがままです。

3.動作環境

OS:Windows/Vista/7/8 CPU:intel Pentium4 相当以上、メモリ:1GB以上、解像度:1,024×768以上 ※電子天秤との接続は、㈱イシダ社製、新光電子㈱社製、㈱エーアンドデイ社製、メトラー・トレド㈱社製で確認しています。
※電子天秤とパソコンとを接続するためのRS-232Cケーブル及びRS-232C-USB変換ケーブル等は別途ご準備ください。USB⇔RS-232C変換ケーブルはRATOC REX-USB60Fで動作確認しています。
※電子天秤とパソコンとを無線接続する場合は、RS-232Cケーブル及びBluetooth→RS-232C変換アダプターが必要です。Bluetooth→RS-232C変換アダプターはラトックシステム㈱社製 REX-BT60で動作確認しています。 ※WSCALEをご利用いただくためには、プロテクトを装着するためのUSBポートが必要です。



4.価格

198,000円(税別) >>重量値データーロガーWindowsアプリ「WSCALE」カタログ



QSCALE(キュースケール)

1.商品の概要

パソコンと計数機を接続して計測数値を記録・保存します。andoroidアプリ「けいすうくん」のデータと完全互換です。「けいすうくん」をデータ収集端末として、本システムはデータ集約システムとしてもご利用頂けます。

QSCALE概要

2.主な機能

日時管理
■計量日時管理

計量日時をデータとともに自動管理します。


アウトプット
■豊富な属性とアウトプット

名称、ロッド№、端末№、品種、作成日、更新日でソートできますので、各属性別に集約した記録書のHTMLによるアプトプットができます。



マルチ計測
■マルチ計測機能

接続数を追加(別売オプション)することによって、複数の計数機で同時計測することができる「マルチ計測」に対応しています。全ての計測データはQSCALEに自動で記録されます。



通信イメージ
■Bluetoothによる無線通信対応

計数機とのBluetooth接続にも対応しています。androidアプリ「けいすうくん」とのデータ送受信にも利用できます。無線通信することによって作業場も自由にレイアウトすることができます。※計数機及びパソコンにbluetooth機能が使用できる環境が必要です。


■ファイル出力に対応

CSV形式及びHTML形式でのファイル出力に対応しています。


■androidアプリ「けいすうくん」のデータと完全互換

androidアプリ「けいすうくん」のデータと完全互換していますので、遠隔地での計測データも無線通信やメール転送機能で簡単に送受信対応!ホストマシンとして集計管理も思うがままです。

3.動作環境

OS:Windows/Vista/7/8 CPU:intel Pentium4 相当以上、メモリ:1GB以上、解像度:1,024×768以上 ※計数機との接続は、㈱アイデックス社製 ウエーバーシリーズ(i)で確認しています。
※計数機とパソコンとを接続するためのRS-232Cケーブル及びRS-232C-USB変換ケーブル等は別途ご準備ください。USB⇔RS-232C変換ケーブルはRATOC REX-USB60Fで動作確認しています。
※計数機とパソコンとを無線接続する場合は、RS-232Cケーブル及びBluetooth→RS-232C変換アダプターが必要です。Bluetooth→RS-232C変換アダプターはラトックシステム㈱社製 REX-BT60で動作確認しています。 ※QSCALEをご利用いただくためには、プロテクトを装着するためのUSBポートが必要です。



4.価格

198,000円(税別) >>計測数データロガーandroidアプリ「けいすうくん」&Windowsアプリ「QSCALE」カタログ



WSCALECOUNT(ダブルスケールカウント)

1.商品の概要

パソコンと電子天秤を接続して計量値から数量換算して個数表示します。andoroidアプリ「かぞえ~るくん」のデータと完全互換です。「かぞえ~るくん」をデータ収集端末として、本システムはデータ集約システムとしてもご利用頂けます。在庫管理に最適です。

WSCALECOUNT概要

2.主な機能

日時管理
■計量日時管理

計量日時をデータとともに自動管理します。



パラメータ登録
■商品・部品パラメータ登録

在庫商品や在庫部品のパラメータを登録できます。計量する際のケース重量と在庫商品や在庫部品の個重量をパラメータとして登録することで、総重量のみを計量するだけで在庫数を算出することができますので、計測作業が簡単かつ短時間で行うことができます。


■月次更新処理

ファイルの更新処理機能で計算数量を期末数量として更新します。前月と当月との差を自動で算出します。


通信コマンド
■通信コマンド設定機能

通信によりコマンド設定対応の電子天秤に対して、PC側からゼロセットや安定時出力など簡単に実行することができます。コマンドボタンの割り付けは自由に設定することができますので、オリジナルボタンを作成することができます。



通信イメージ
■Bluetoothによる無線通信対応

電子天秤とのBluetooth接続にも対応しています。androidアプリ「かぞえ~るくん」とのデータ送受信にも利用できます。無線通信することによって作業場も自由にレイアウトすることができます。※電子天秤及びパソコンにbluetooth機能が使用できる環境が必要です。


■ファイル出力に対応

CSV形式及びHTML形式でのファイル出力に対応しています。


■androidアプリ「かぞえ~るくん」のデータと完全互換

androidアプリ「かぞえ~るくん」のデータと完全互換していますので、遠隔地での計量データも無線通信やメール転送機能で簡単に送受信対応!ホストマシンとして集計管理も思うがままです。



3.動作環境

OS:Windows/Vista/7/8 CPU:intel Pentium4 相当以上、メモリ:1GB以上、解像度:1,024×768以上 ※電子天秤との接続は、㈱イシダ社製、新光電子㈱社製、㈱エーアンドデイ社製、メトラー・トレド㈱社製で確認しています。
※電子天秤とパソコンとを接続するためのRS-232Cケーブル及びRS-232C-USB変換ケーブル等は別途ご準備ください。USB⇔RS-232C変換ケーブルはRATOC REX-USB60Fで動作確認しています。
※電子天秤とパソコンとを無線接続する場合は、RS-232Cケーブル及びBluetooth→RS-232C変換アダプターが必要です。Bluetooth→RS-232C変換アダプターはラトックシステム㈱社製 REX-BT60で動作確認しています。 ※WSCALECOUNTをご利用いただくためには、プロテクトを装着するためのUSBポートが必要です。



4.価格

198,000円(税別) >>電子天秤接続専用androidアプリカタログ

動画はこちら >>電子天秤接続による重量から数量計算ソフト「WSCALECOUNT」のご紹介



WSCALESIZE(ダブルスケールサイズ)

1.商品の概要

パソコンと電子天秤を接続して予め設定した重量値の範囲で計量物を仕分けして音声で知らせます。仕分け作業を簡単&スピーディにしながら仕分けミスも防止します。andoroidアプリ「はか~るくん」のデータと完全互換です。「はか~るくん」をデータ収集端末として、本システムはデータ集約システムとしてもご利用頂けます。カウンター機能付きですから野菜や果物、精密機器部品まで幅広く仕分け作業の効化を図ることができます。仕分けデータを保存して日報、月報管理できます。

WSCALESIZE概要

2.主な機能

仕分け日時管理
■仕分け日時管理

仕分け日時をデータとともに自動管理します。



■仕分けパラメータ登録

仕分けする際の仕分け数、各仕分け重量、各仕分け表示色、各仕分け音声をパラメータとして登録することで、各種(果物や野菜など)パターンを簡単にセットして即仕分け作業を開始することができます。


仕分け表示
■音声による仕分けと個数管理

仕分け方法は、コンテナごと計量して個重量を引く「抜き取り式」と、個重量を計量して判定する「直読み式」に対応しています。仕分け区分ごとに数量も自動カウントしますので、袋詰めなどの数量による小分け作業もはかどります。


■通信コマンド設定機能

通信によりコマンド設定対応の電子天秤に対して、PC側からゼロセットや安定時出力など簡単に実行することができます。接続する電子天秤に合わせて通信コマンドを設定することができます。


通信イメージ
■Bluetoothによる無線通信対応

電子天秤とのBluetooth接続にも対応しています。androidアプリ「はか~るくん」とのデータ送受信にも利用できます。無線通信することによって作業場も自由にレイアウトすることができます。※電子天秤及びパソコンにbluetooth機能が使用できる環境が必要です。


■ファイル出力に対応

CSV形式及びHTML形式でのファイル出力に対応しています。作業日報や検査記録としてご利用できます。


■androidアプリ「はか~るくん」のデータと完全互換

androidアプリ「はか~るくん」のデータと完全互換していますので、遠隔地での仕分けデータも無線通信やメール転送機能で簡単に送受信対応!ホストマシンとして集計管理も思うがままです。



3.動作環境

OS:Windows/Vista/7/8 CPU:intel Pentium4 相当以上、メモリ:1GB以上、解像度:1,024×768以上 ※電子天秤との接続は、㈱イシダ社製、新光電子㈱社製、㈱エーアンドデイ社製、メトラー・トレド㈱社製で確認しています。
※電子天秤とパソコンとを接続するためのRS-232Cケーブル及びRS-232C-USB変換ケーブル等は別途ご準備ください。USB⇔RS-232C変換ケーブルはRATOC REX-USB60Fで動作確認しています。
※電子天秤とパソコンとを無線接続する場合は、RS-232Cケーブル及びBluetooth→RS-232C変換アダプターが必要です。Bluetooth→RS-232C変換アダプターはラトックシステム㈱社製 REX-BT60で動作確認しています。 ※WSCALESIZEをご利用いただくためには、プロテクトを装着するためのUSBポートが必要です。



4.価格

198,000円(税別) >>電子天秤接続専用androidアプリカタログ



androidアプリ

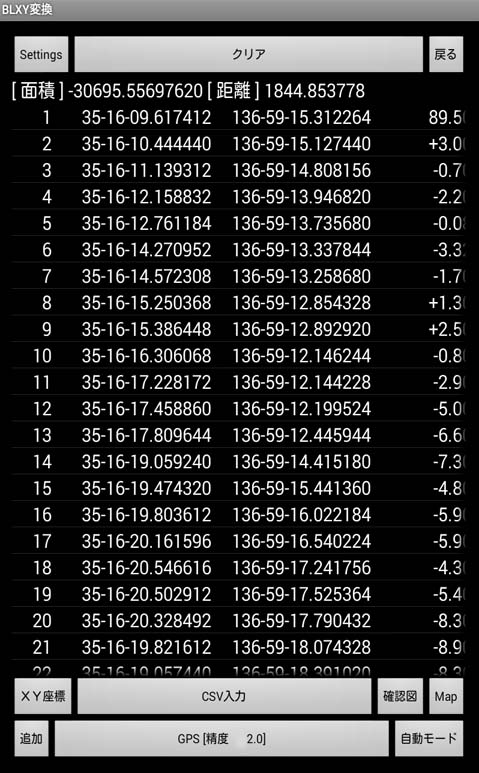

◆BLXY変換&『GPS』座標・標高・距離・面積計測ツール

GPS機能を利用してボタン一つで簡単に位置座標(緯度経度座標)を取得!連続計測することによってその面積や距離を計測することができます。また、国土地理院が提供するジオイド・モデル「日本のジオイド2011+2000」」、「標高がわかるweb地図」からの概算標高計測にも対応!計測結果はモニター上で形状確認でき、GoogleMap上での混在表示にも対応!計測点は、GoogleMap上で移動して位置調整することができます。点追加機能でGoogleMap上の任意エリアの計測にも対応しています。自動計測モードにより、移動ルートや走行距離を求めることもできます。位置座標の計測からエリア面積、距離の算出までこれ1本ですべて対応!災害個所のエリア概算面積測定、ハイキングコースのルート選定・・など幅広くご利用頂けます。BLXY座標変換&標高&距離&面積計測アプリのデータはCieloCADのBLXY変換計算のワークデータと完全互換していますので、データをメールで送受信することにより、遠隔地でも簡単にデータのやりとりを行うことができます。
<利用例>
①災害個所の面積の計測、山林、原野などの広範囲の面積計測などスマホで計測→②データ(CieloCAD互換)を直接メール転送→③CieloCADで計算書&作図
※計測時の位置精度は、ご使用の機種及び衛星の状態によって若干異なりますが、屋外でおよそ数m~10m程度です。
※「日本のジオイド2011+2000」を読み込む際には、ご使用の機種によって若干異なりますが、1分程度の時間を要します。
●主な機能

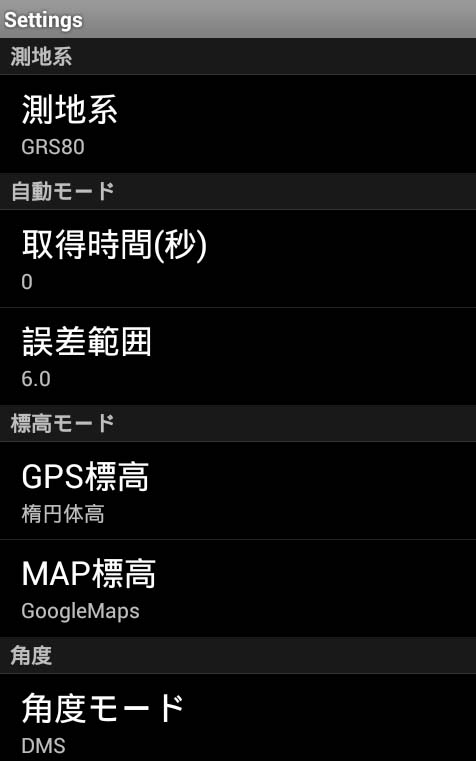

・測地系選択
・座標系選択
・標高モード選択

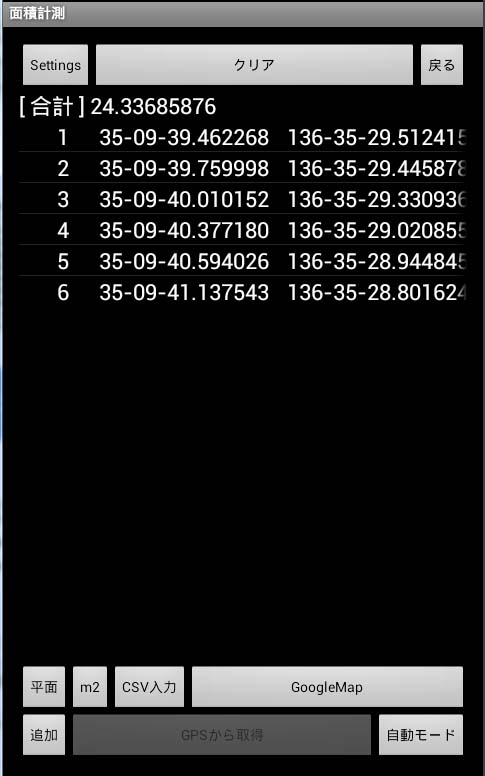

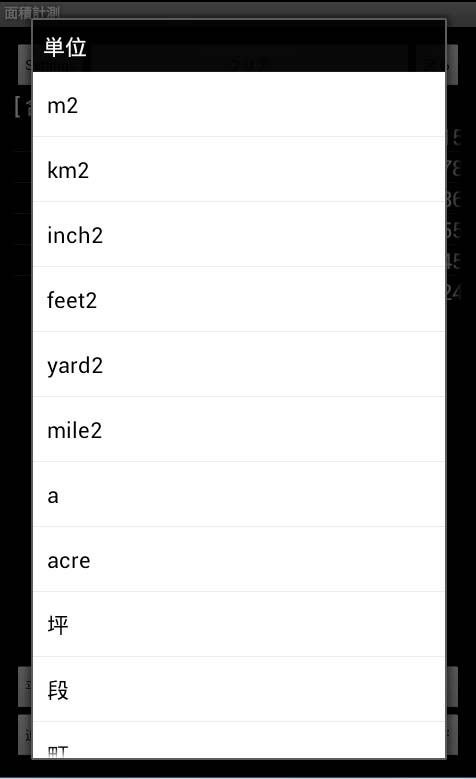

・エリア面積計算
・区間距離、累計距離
・計測値訂正(数値及び図上の点)
・計測エリアの区切り(ペンアップ)
・計測点削除
・BL(緯度経度)→XY(平面直角座標)座標変換
・CSV入力

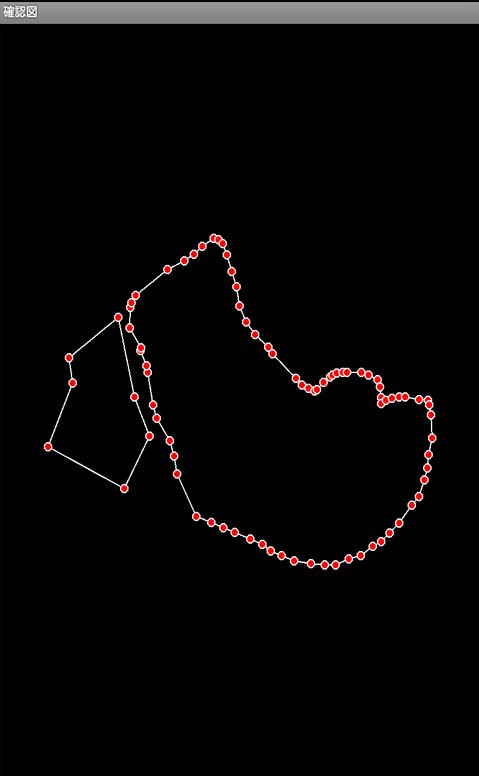

・確認図

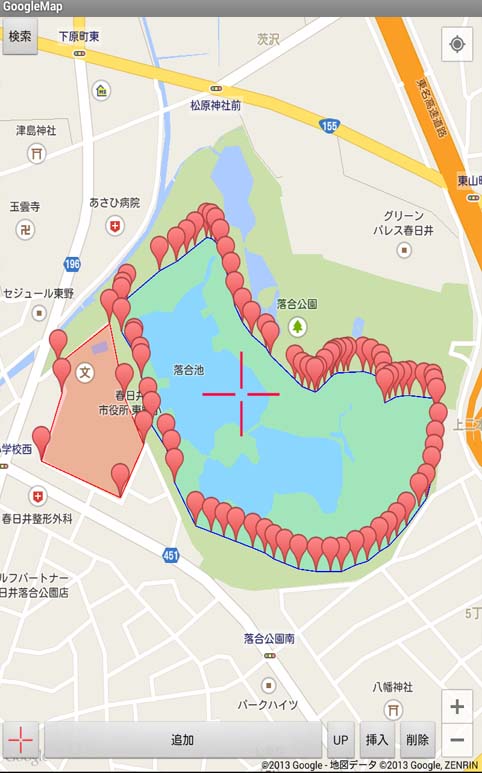

・GoogleMap上での混在表示
・GoogleMap上での計測(点追加による)
・ジオイド・モデルの基盤地図情報ファイルの読み込み
・データ保存、データ読み込み
・データメール転送
・テキストメール転送
・緯度経度メール転送
・平面直角座標メール転送
・CieloCADのワークデータとして完全互換
「このプログラムは、国土地理院長の承認を得て、同院の技術資料H1-№2「測地成果2000のための座標変換ソフトウェアTKY2JGD」を利 用し作成したものです。(承認番号 国地企調第118号 平成25年6月26日)」
【注意】
「「測地成果2000のための座標変換ソフトウェアTKY2JGD」の機能を使って座標変換を行った成果は、地震等による地殻変動が生じた地域等 で、必要としている精度を確保できない場合があります。」
「この地図は、国土地理院長の承認を得て、同院発行の基盤地図情報を複製したものです。(承認番号 平25情複、第269号)」
【注意】
「承認を得て作成した複製品を第三者がさらに複製する場合には、国土地理院の長の承認を得なければなりません。」

xybl_1 xybl_2 xybl_3 xybl_4 xybl_5

製品カタログ >>BLXY変換&『GPS』座標・標高・距離・面積計測ツールカタログ

動画はこちら(実測編) >>GPS機能を利用して座標・距離・面積・標高を取得します!

動画はこちら (map上での追加編集編)>>衛星写真や地図を利用して座標・距離・面積・標高を取得します!

商品購入はこちら >>有料版

お試しはこちら >>FREE(無料)版

解説書はこちら >>BLXY/XYBL変換&『GPS』座標・標高・距離・面積計測ツール解説書

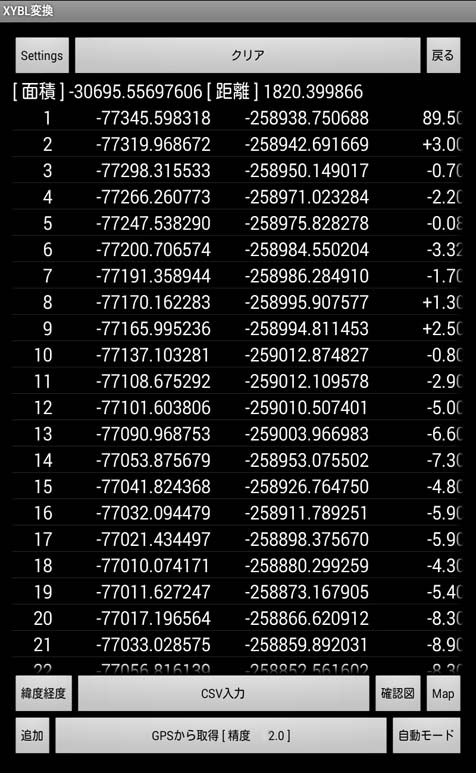

◆XYBL変換&『GPS』座標・標高・距離・面積計測ツール

GPS機能を利用してボタン一つで簡単に位置座標(直角平面座標)を取得!連続計測することによってその面積や距離を計測することができます。また、国土地理院が提供するジオイド・モデル「日本のジオイド2011+2000」」、「標高がわかるweb地図」からの概算標高計測にも対応!計測結果はモニター上で形状確認でき、GoogleMap上での混在表示にも対応!計測点は、GoogleMap上で移動して位置調整することができます。点追加機能でGoogleMap上の任意エリアの計測にも対応しています。自動計測モードにより、移動ルートや走行距離を求めることもできます。位置座標の計測からエリア面積、距離の算出までこれ1本ですべて対応!災害個所のエリア概算面積測定、ハイキングコースのルート選定・・など幅広くご利用頂けます。XYBL座標変換&標高&距離&面積計測アプリのデータはCieloCADのXYBL変換計算のワークデータと完全互換していますので、データをメールで送受信することにより、遠隔地でも簡単にデータのやりとりを行うことができます。
<利用例>
①災害個所の面積の計測、山林、原野などの広範囲の面積計測などスマホで計測→②データ(CieloCAD互換)を直接メール転送→③CieloCADで計算書&作図
※計測時の位置精度は、ご使用の機種及び衛星の状態によって若干異なりますが、屋外でおよそ数m~10m程度です。
※「日本のジオイド2011+2000」を読み込む際には、ご使用の機種によって若干異なりますが、1分程度の時間を要します。
●主な機能
・測地系選択
・座標系選択
・標高モード選択
・エリア面積計算
・区間距離、累計距離
・計測値訂正(数値及び図上の点)
・計測エリアの区切り(ペンアップ)
・計測点削除
・XY(平面直角座標)→BL(緯度経度)座標変換
・CSV入力
・確認図
・GoogleMap上での混在表示
・GoogleMap上での計測(点追加による)
・ジオイド・モデルの基盤地図情報ファイルの読み込み
・データ保存、データ読み込み
・データメール転送
・テキストメール転送
・緯度経度メール転送
・平面直角座標メール転送
・CieloCADのワークデータとして完全互換
「このプログラムは、国土地理院長の承認を得て、同院の技術資料H1-№2「測地成果2000のための座標変換ソフトウェアTKY2JGD」を利 用し作成したものです。(承認番号 国地企調第118号 平成25年6月26日)」
【注意】
「「測地成果2000のための座標変換ソフトウェアTKY2JGD」の機能を使って座標変換を行った成果は、地震等による地殻変動が生じた地域等 で、必要としている精度を確保できない場合があります。」
「この地図は、国土地理院長の承認を得て、同院発行の基盤地図情報を複製したものです。(承認番号 平25情複、第269号)」
【注意】
「承認を得て作成した複製品を第三者がさらに複製する場合には、国土地理院の長の承認を得なければなりません。」

xybl_1 xybl_2 xybl_3 xybl_4 xybl_5

製品カタログ >>XYBL変換&『GPS』座標・標高・距離・面積計測ツールカタログ

動画はこちら(実測編) >>GPS機能を利用して座標・距離・面積・標高を取得します!

動画はこちら (map上での追加編集編)>>衛星写真や地図を利用して座標・距離・面積・標高を取得します!

商品購入はこちら >>有料版

お試しはこちら >>FREE(無料)版

解説書はこちら >>BLXY/XYBL変換&『GPS』座標・標高・距離・面積計測ツール解説書

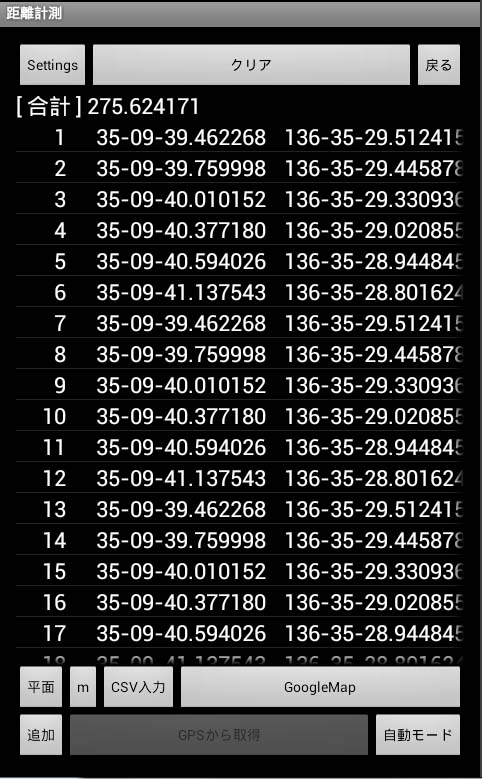

◆『GPS』距離&標高計測ツール

GPS機能を利用してボタン一つで簡単に位置座標(緯度経度座標)及び標高値を取得!連続計測することによってその距離を計測することができます。距離単位の切り替えワンタッチでOK!km、m、feet・・・など即座に表示します。水平距離と斜距離の切り替えにも対応していますので、目的に応じてご利用頂けます。また、国土地理院が提供する「標高がわかるweb地図」からの概算標高計測にも対応!計測結果はGoogleMap上での混在表示にも対応!計測点は、GoogleMap上で移動して位置調整することができます。点追加機能でGoogleMap上の任意点の計測にも対応しています。自動計測モードにより、移動ルートや走行距離を求めることもできます。位置座標の計測から距離の算出までこれ1本ですべて対応!概算距離測定、ハイキングコースのルート選定・・など幅広くご利用頂けます。
<利用例>
現地での距離計測。地図上での距離計測。距離比較。
※計測時の位置精度は、ご使用の機種及び衛星の状態によって若干異なりますが、屋外でおよそ数m~10m程度です。
●主な機能
・標高モード選択
・区間距離、累計距離
・水平距離表示、斜距離表示切換え対応
・各種距離単位(km、m、inch、feet、yard、mile、海里、里、間)切換えに対応
・計測値訂正(数値及び図上の点)
・計測点の区切り(ペンアップ)
・計測点削除
・CSV入力
・GoogleMap上での混在表示
・GoogleMap上での計測(点追加による)
・ジオイド・モデルの基盤地図情報ファイルの読み込み
・データ保存、データ読み込み
・データメール転送
・テキストメール転送
・CieloCADのワークデータとして完全互換
dist_1 dist_2 dist_3 dist_4 dist_7

商品購入はこちら >>有料版



◆『GPS』面積(平面・斜面)&標高計測ツール

GPS機能を利用してボタン一つで簡単に位置座標(緯度経度座標)及び標高値を取得!連続計測することによってその面積を計測することができます。面積単位の切り替えワンタッチでOK!㎡、K㎡、feet2・・・など即座に表示します。平面面積と斜面面積の切り替えにも対応していますので、目的に応じてご利用頂けます。また、国土地理院が提供する「標高がわかるweb地図」からの概算標高計測にも対応!計測結果はGoogleMap上での混在表示にも対応!計測点は、GoogleMap上で移動して位置調整することができます。点追加機能でGoogleMap上の任意点の計測にも対応しています。自動計測モードにより、移動ルートの範囲面積を求めることもできます。位置座標の計測から面積の算出までこれ1本ですべて対応!平面面積測定、斜面面積の測定など幅広くご利用頂けます。
<利用例>
現地での面積計測。地図上での面積計測。面積比較。
※計測時の位置精度は、ご使用の機種及び衛星の状態によって若干異なりますが、屋外でおよそ数m~10m程度です。
●主な機能
・標高モード選択
・面積、総面積
・平面面積表示、斜面面積表示切換え対応
・各種距離単位(㎡、K㎡、inch2、feet2、yard2、mile2、a、acre、坪、反、町)切換えに対応
・計測値訂正(数値及び図上の点)
・計測点の区切り(ペンアップ)
・計測点削除
・CSV入力
・GoogleMap上での混在表示
・GoogleMap上での計測(点追加による)
・ジオイド・モデルの基盤地図情報ファイルの読み込み
・データ保存、データ読み込み
・データメール転送
・テキストメール転送
・CieloCADのワークデータとして完全互換
area_1 area_2 area_3 area_4 area_7

商品購入はこちら >>有料版



◆NKS_WSCALE_LITE(エヌケイエス ダブルスケール ライト)電子天秤接続ツール

電子天秤から計量値を取得します。お手持ちの携帯電話を計量値点検端末としてご利用頂けます。各種電子天秤とのRS-232C接続テストアプリとしてもご使用頂けます。
Android 3.2以上の端末に対応しています。
電子天秤との接続は、㈱イシダ社製、新光電子㈱社製、㈱エーアンドデイ社製、メトラー・トレド㈱社製で確認しています。
Xperia A SO-04E、Nexus7にて動作確認しています。
USBシリアル通信チップはFTDI社製に対応しています。
電子天秤とandroid端末とを接続するためのRS-232Cケーブル(クロス)及びRS-232C-USB変換ケーブル等は別途ご準備ください。 (USB変換アダプタはSANWA AD-USB2、USB⇔RS-232C変換ケーブルはRATOC REX-USB60Fで動作確認しています。)

nkswscale_1 nkswscale_2

動画はこちら >>電子天秤にandroid端末を接続して計量値を取得します!

お試しはこちら >>FREE(無料)版

解説書はこちら >>NKS_WSCALELITE解説書

◆重量計測androidアプリ「はかりくん」、「はかりくんS」

電子天秤で計量した値を接続したスマホで取得します。ロット№、端末№、品種などの情報とセットでデータをWindows版アプリ「WSCALE(ダブルスケール)」に転送してデータを一元管理することができます。広域かつ多種にわたる品数を管理している作業現場に最適です。電子天秤とBluetooth接続にも対応!電子天秤とandroid端末とを無線通信することによって作業場も自由にレイアウトできますし、ケーブル接続時の不具合等も心配ありません。また、android端末においては充電しながら計測することも可能になります。データはbluetooth機能やメール転送機能で簡単に送信できます。「はかりくん」と「はかりくんS」は同機能ですが操作性が異なります。「はかりくん」は様々な機能ボタンを実装してダイレクトに編集操作も行える仕様を特長としています。「はかりくんS」はシンプル画面で構成され、何方でも簡単に計測操作ができる仕様を特長としています。
Android 3.2以上の端末に対応しています。
電子天秤との接続は、㈱イシダ社製、新光電子㈱社製、㈱エーアンドデイ社製、メトラー・トレド㈱社製で確認しています。
Xperia A SO-04E、Nexus7にて動作確認しています。
USBシリアル通信チップはFTDI社製に対応しています。
電子天秤とandroid端末とを接続するためのRS-232Cケーブル(クロス)及びRS-232C-USB変換ケーブル等は別途ご準備ください。USB変換アダプタはSANWA AD-USB2、USB⇔RS-232C変換ケーブルはRATOC REX-USB60Fで動作確認しています。無線接続する場合は、RS-232Cケーブル及びBluetooth→RS-232C変換アダプターが必要です。Bluetooth→RS-232C変換アダプターはラトックシステム㈱社製 REX-BT60で動作確認しています。

※通信の動作確認は「NKS_WSCALE_LITE 電子天秤接続ツール」で事前にお試し頂けます。

hakari_1 hakari_2 hakari_3 hakari_4 hakari_5

価格 49,800円(税別) >>重量値データーロガーandroidアプリ「はかりくんS」カタログ

◆重量計測androidアプリ「けいすうくん」

計数機で計測した値を接続したスマホで取得します。ロット№、端末№、品種などの情報とセットでデータをWindows版アプリ「QSCALE(キュースケール)」に転送してデータを一元管理することができます。広域かつ多種にわたる品数を管理している作業現場に最適です。計数機とBluetooth接続にも対応!計数機とandroid端末とを無線通信することによって作業場も自由にレイアウトできますし、ケーブル接続時の不具合等も心配ありません。また、android端末においては充電しながら計測することも可能になります。データはbluetooth機能やメール転送機能で簡単に送信できます。
Android 3.2以上の端末に対応しています。
計数機との接続は、㈱アイデックス社製 ウエーバーシリーズ(i)で確認しています。
Xperia A SO-04E、Nexus7にて動作確認しています。
USBシリアル通信チップはFTDI社製に対応しています。
計数機とandroid端末とを接続するためのRS-232Cケーブル(クロス)及びRS-232C-USB変換ケーブル等は別途ご準備ください。USB変換アダプタはSANWA AD-USB2、USB⇔RS-232C変換ケーブルはRATOC REX-USB60Fで動作確認しています。無線接続する場合は、RS-232Cケーブル及びBluetooth→RS-232C変換アダプターが必要です。Bluetooth→RS-232C変換アダプターはラトックシステム㈱社製 REX-BT60で動作確認しています。
hakari_1 hakari_2 hakari_3 hakari_4 hakari_5

価格 49,800円(税別) >>計測数値データーロガーandroidアプリ「けいすうくん」&Windowsアプリ「QSCALE」カタログ

◆数量カウンターandroidアプリ「かぞえ~るくん」

電子天秤とスマホを接続して、計量した値から数量を取得します。画面を見ながらの操作ですので、どなたでも簡単に計測することができます。CSVファイル出力対応!PCにデータを送ってEXCEL等でデータを利活用することもできます。また、Windows版アプリ「WSCALCOUNT(ダブルスケールカウント)」へデータを転送してデータの一元管理を行うこともできます。在庫管理に最適です。電子天秤とBluetooth接続にも対応!電子天秤とandroid端末とを無線通信することによって作業場も自由にレイアウトできますし、ケーブル接続時の不具合等も心配ありません。また、android端末においては充電しながら計測することも可能になります。データはbluetooth機能やメール転送機能で簡単に送信できます。
Android 3.2以上の端末に対応しています。
電子天秤との接続は、㈱イシダ社製、新光電子㈱社製、㈱エーアンドデイ社製、メトラー・トレド㈱社製で確認しています。
Xperia A SO-04E、Nexus7にて動作確認しています。
USBシリアル通信チップはFTDI社製に対応しています。
電子天秤とandroid端末とを接続するためのRS-232Cケーブル(クロス)及びRS-232C-USB変換ケーブル等は別途ご準備ください。USB変換アダプタはSANWA AD-USB2、USB⇔RS-232C変換ケーブルはRATOC REX-USB60Fで動作確認しています。無線接続する場合は、RS-232Cケーブル及びBluetooth→RS-232C変換アダプターが必要です。Bluetooth→RS-232C変換アダプターはラトックシステム㈱社製 REX-BT60で動作確認しています。

※通信の動作確認は「NKS_WSCALE_LITE 電子天秤接続ツール」で事前にお試し頂けます。

kazoelu_1 kazoelu_2 kazoelu_3

動画はこちら >>android対応!電子天秤接続による数量カウンター「かぞえ~るくん」のご紹介

価格 49,800円(税別) >>電子天秤接続専用androidアプリカタログ

◆重量音声計測androidアプリ「はか~るくん」

電子天秤とスマホを接続して、設定した重量による仕分け結果を音声でお知らせします。果物や野菜の重さによる仕分け(L、M、S等)や、精密機器部品などの重さによる検品等にご利用頂けます。音声以外に色とカウンター表示で目視による仕分けも可能です。カウンター機能付きですので仕分けされた各自の数量も同時に計測!仕分け作業を簡単&スピーディにしながら仕分けミスも防止します。電子天秤とBluetooth接続にも対応!電子天秤とandroid端末とを無線通信することによって作業場も自由にレイアウトできますし、ケーブル接続時の不具合等も心配ありません。また、android端末においては充電しながら計測することも可能になります。
Android 3.2以上の端末に対応しています。
電子天秤との接続は、㈱イシダ社製、新光電子㈱社製、㈱エーアンドデイ社製、メトラー・トレド㈱社製で確認しています。
Xperia A SO-04E、Nexus7にて動作確認しています。
USBシリアル通信チップはFTDI社製に対応しています。
電子天秤とandroid端末とを接続するためのRS-232Cケーブル(クロス)及びRS-232C-USB変換ケーブル等は別途ご準備ください。USB変換アダプタはSANWA AD-USB2、USB⇔RS-232C変換ケーブルはRATOC REX-USB60Fで動作確認しています。無線接続する場合は、RS-232Cケーブル及びBluetooth→RS-232C変換アダプターが必要です。Bluetooth→RS-232C変換アダプターはラトックシステム㈱社製 REX-BT60で動作確認しています。

※通信の動作確認は「NKS_WSCALE_LITE 電子天秤接続ツール」で事前にお試し頂けます。

hakalu_1 hakalu_2 hakalu_3 hakalu_4 hakalu_5

動画はこちら >>android対応!重量&数量計測カウンター「はか~るくん」のご紹介

価格 49,800円(税別) >>電子天秤接続専用androidアプリカタログ

◆円弧三角計算

半径、中心角、弦長、弧長、高さ、底辺1、底辺2、円弧高を求める計算です。入力方法としてこの値から分かっている2つの値を入力することによって残りの値を自動的に算出します。
<入力パターン>
1.半径と中心角
2.半径と弦長
3.半径と弧長
4.半径と高さ
5.半径と底辺1
6.半径と底辺2
7.半径と円弧高
8.中心角と弦長
9.中心角と弧長
10.中心角と高さ
11.中心角と底辺1
12.中心角と底辺2
13.中心角と円弧高
14.弦長と弧長
15.弦長と高さ
16.弦長と底辺1
17.弦長と底辺2
18.弦長と円弧高
19.弧長と高さ
20.弧長と底辺1
21.弧長と底辺2
22.弧長と円弧高
23.高さと底辺1
24.高さと底辺2
25.高さと円弧高
26.底辺1と底辺2
27.底辺1と円弧高
28.底辺2と円弧高

円弧三角計算1 円弧三角計算2 円弧三角計算3

商品購入はこちら >>有料版

お試しはこちら >>FREE(無料)版



◆三角多角計算

三角形の底辺(座標2点入力)と残りの2斜辺(距離入力)を入力して、頂点の座標を求めます。連続入力して多角形から一括で座標展開することができ、同時に面積も計算します。

三角多角計算1 三角多角計算2 三角多角計算3 三角多角計算4 三角多角計算5

動画はこちら >>android端末対応!三角形三辺から座標展開ツール「三角多角計算」のご紹介

商品購入はこちら >>有料版

お試しはこちら >>FREE(無料)版



◆三角形計算

三角形の既知である要素を3つ入力して諸元とその面積を求めます。角度の入力単位はDMS(度分秒・60進)とDEG(度・10進)に対応しています。 計算結果はメールやbluetooth機能でテキスト転送することができます。

三角計算1 三角計算2 三角計算3 三角計算4

商品購入はこちら >>有料版

お試しはこちら >>FREE(無料)版



その他の商品

◆USBメモリプロテクト

USBメモリを使用してアプリケーションの動作を制御してライセンスを管理します。複数のオプションによる組合せの設定なども行うことができます。クライアント様のご要望に応じたカスタマイズにも対応可能です。価格に関しましては、別途お見積もりさせて頂きます。


ご注意

「NK-CORE」及び「USBメモリプロテクト」はエンドユーザー向けの商品ではありません。


お問い合わせ

商品の内容や技術的なご質問、販売等に関しましては、 からお問い合わせ下さい。
